一、系統描述：
      PLP天線平整度檢測系統采用進口高分辨率工業相機，可以快速獲取PLP天線圖像，通過圖像識別、分析和計算，實時檢測產品相關位置平面度，并輸出相應檢測合格/不合格信號提示，以便于對有PLP天線的翹邊進行處理。
二、檢測需求：

檢測目標	PLP天線 平整度檢測
檢測內容	檢測產品管控位是否翹邊
檢測指標要求	產品管控要求為±0.04mm，視覺精度需要在0.02mm內
檢測速度	300ms每個
被測圖片

三、系統設計方案：
      基于機器視覺圖像處理技術研發的平面度檢測系統，具有高精度、高速、多樣品化的特點。系統主要模塊有：圖像采集模塊、圖像處理模塊。設備可根據用戶需求，在采集圖像后快速對圖像進行分析處理并輸出檢測信號，從而完成檢測。

四、系統主要功能:
    1.自動完成產品偵測，檢測產品是否合格；
    2.可根據需要對不同規格產品類型設置并檢測
    3.對產品圖像進行自動存儲，可進行歷史查詢；
    4.自動統計（良品、不良品、總數等）；
    5.檢測結果可輸出相應信號，并在界面顯示；
    6.系統有自學習功能，且學習過程操作簡單。

五、主要技術特點
    1.操作界面清晰明了，簡單易行，只需簡單設定即可自動執行檢測；
    2.檢測軟件及算法完全自主開發，系統針對性強；
    3.可有選擇的對局部進行檢測，提高檢測的靈活性；
    4.專業化光源設計，成像清晰均勻，確保檢測任務完成；
    5.安裝簡單；結構緊湊，易于操作、維護和擴充；
    6.可靠性高，運行穩定，適合各種現場運行條件。
    7.基于PC平臺，系統可擴充性強。

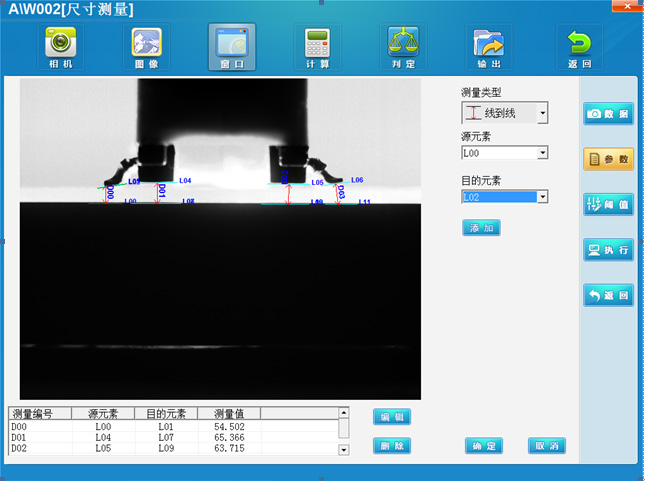

六、檢測界面：
      如圖所示，視覺系統自動對檢測位置進行提取并測量最高點與基準面的距離，在閾值范圍內判定位合格品，超出閾值范圍則判定為不良品并輸出不合格信號。
